光纤收发器传输工作原理及常见问题答疑
来源: 慧翼科技 发布日期: 2020.09.09 浏览数:

光纤收发器应用在安防监控系统中主要应用在传输方面,光纤收发器的传输距离很远,多用于公路、铁路、郊区等传输距离较远,环境较为恶劣的地方,在使用方面,如何判断是否在正常工作,是否要成对使用?一起来了解下。

1、光纤收发器使用

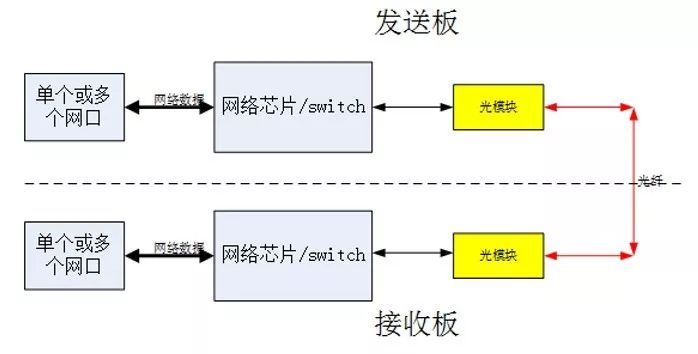

光纤收发器只传输802.3标准的网络信号,主芯片为网络交换芯片。对接收发送两端的端口无需严格匹配,也可与交换机光口搭配使用。

光纤收发器传输工作原理及常见问题答疑

匹配标准:两端型号分别为-T和-R、端口速率相同、后缀(-A/-B/-C)相同。

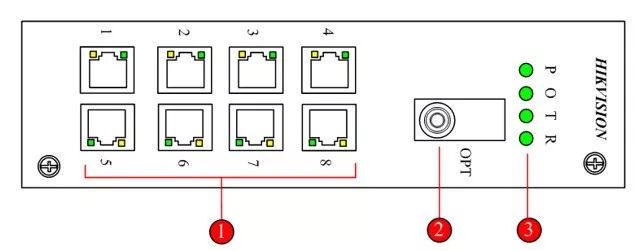

2、状态灯

P:POWER电源灯;

O:OPT光纤灯正常时均常亮;

T、R:为485数据灯,只有-DA型号的光纤收发器有,正常传输数据时是闪烁,如果常亮可能正负接反;

网络接口:接设备绿灯常亮,有数据传输时黄灯闪烁。

光纤收发器传输工作原理及常见问题答疑

3、实际应用

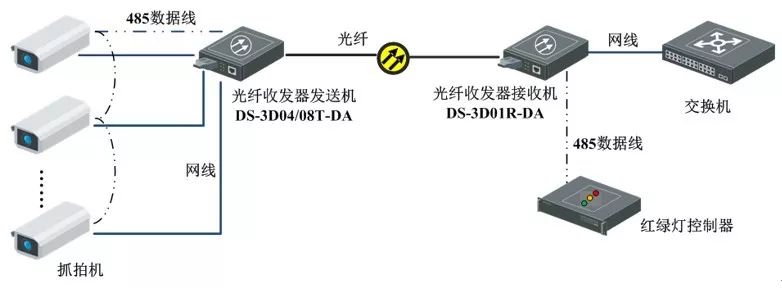

光纤收发器应用拓扑

4、常见问题排查方向

光口灯都不亮,先看是否是单模光纤,如果是单模光纤,看一下对端的型号是否匹配,如果匹配,则换短纤测试下,如果短纤不亮,就测一下光衰,光衰正常那就更换设备测试。

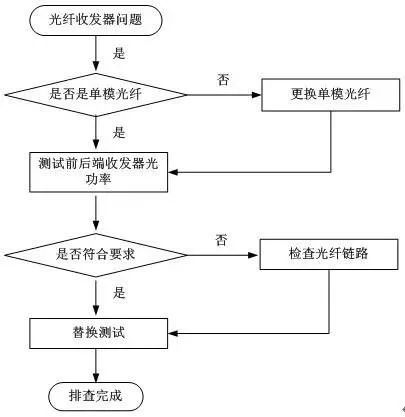

光纤收发器常见问题排查

5、常见问题答疑

Q:前后端型号是否可以互换?

A:当然可以,光纤收发器在使用的时候虽然要求成对,但是至于是发射端(如DS-3D04T-A)连接IPC,还是接收端(如DS-3D01R-A)连接IPC都没有关系,位置互换均可。

Q:可以传递485数据吗?

A:因型号而异。大部分光纤收发器如DS-3D04T-A只有RJ45网口和光口传输以太网IP数据(如果是网络摄像机,云台控制均通过网络传输,无需额外接485线),但是有的型号如DS-3D04T-DA,是支持485数据传输的。

Q:传输距离有多远?

A:光纤收发器受限于光口的规格,目前极限能支持到80km。
