怎么计算音响系统的音圈?
来源: 弱电智能网 发布日期: 2019.11.26

音圈是通过音频电流的线圈,是电动式扬声器振动系统的重要组成部分,也可以说是扬声器的心脏。音圈的性能会影响扬声器的声压频率特性,声压级,阻抗曲线、失真、瞬态特性、扬声器参数、音质等,特别是关系扬声器的承受功率和寿命。正像心脏疾病的致命因素一样,扬声器的损坏往往是从音圈开始的。

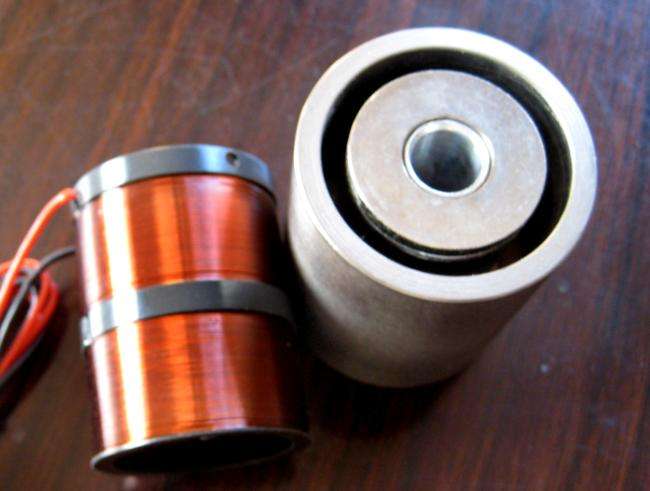

音圈

怎么计算音响系统的音圈?

1) 音圈圈数=直流电阻×1000000÷3.14÷(音圈内径) ÷线径阻抗

2) 音圈卷幅=圈数×线径的最大外径÷音圈层数+(系数×线径最大外径)

(当线径是铜线时,系数是1.5倍;当线径是CCAW,系数是1.2)

3) 音圈最大外径=线径的最大外径×2×音圈层数+2×BOBBIN厚度+音圈内径+系数

(当层是小于或等于二层时,系数是0.1;大于二层,系数为0)

4) 音圈绕线重量=直流电阻×1000÷线径阻抗×线径比重(单位:克)

5) 扁线的计算公式与上公式相同,但其中的变化是:计算卷幅与最大外径随着扁线是立绕或是平绕有一些差别,分别如下:

A立绕时:

1)音圈卷幅=圈数×扁线厚度径的最大外径÷音圈层数

2)音圈最大外径=扁线宽度径的最大外径×2×音圈层数+2×BOBBIN厚度+音圈内径

B平绕时:

1)音圈卷幅=圈数×扁线宽度径的最大外径÷音圈层数

(当线径是铜线时,系数是1.5;当线径是CCAM,系数是1.2)

2)音圈最大外径=扁线厚度径的最大外径×2×音圈层数+2×BOBBIN厚度+音圈内径+0.1

6) 音圈BOBBIN重量的计算公式:

BOBBIN重量=BOBBIN长度×BOBBIN高度×BOBBIN厚度÷1000×BOBBIN比重(单位:克)

7) 补强纸重量与BOBBIN重量计算方式相同。

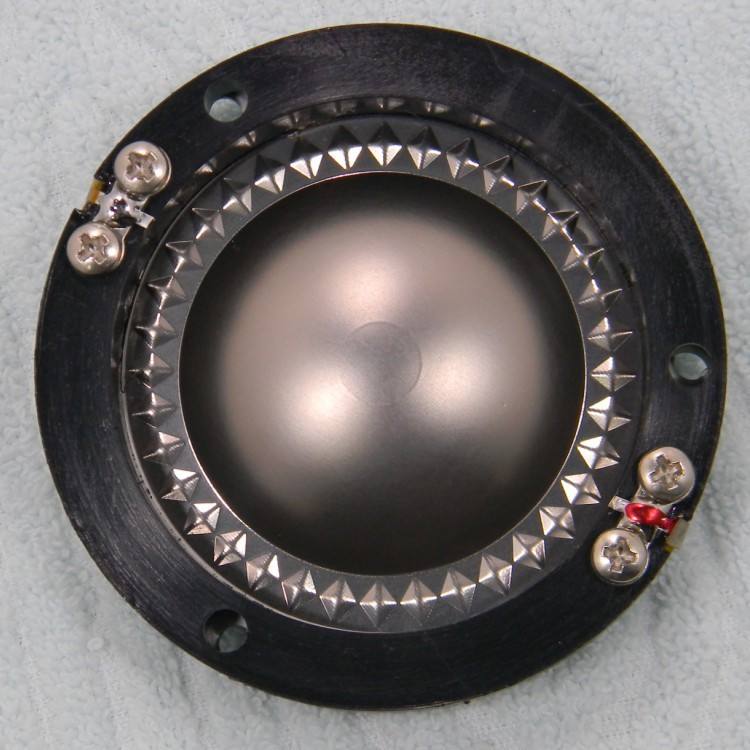

高音音圈

以上公式中:

线径阻抗、线径比重、线径的最大外径、BOBBIN比重均参照相关附表。

举例:音圈规格为:25.4×22×3.6×0.19×ASV/0.07二层

圈数=3.6×1000000÷3.14÷25.4÷640.6=70.5

卷幅=70.5×0.221÷2+0.221×1.5=8.1

外径=0.221×2×2+2×0.07+25.4+0.1

线重=3.6×1000÷640.6×0.26=1.46

BOBBIN重=25.4×3.14×22×0.07÷1000×2.73=0.34

需要的朋友们可以参考一下哟!
