无线对讲系统的工作原理是什么?
来源: 慧翼科技 发布日期: 2021.04.05 浏览数:

在安防领域,很多地方都会用到无线对讲系统,如:视频监控中的智能警戒功能,智慧楼宇的可视对讲功能,电梯故障紧急对讲功能等,那无线对讲系统的工作原理是什么?下面跟着小编一起来了解下吧!

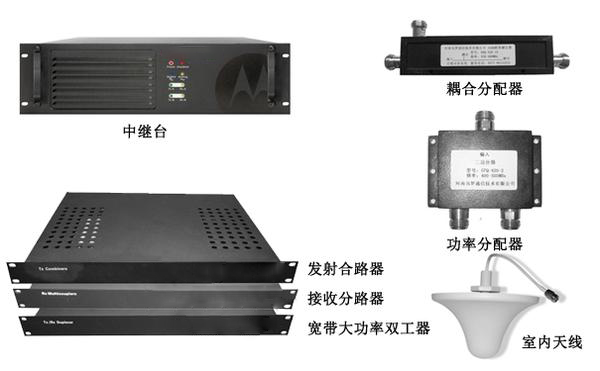

无线对讲系统

无线对讲系统要进行双向通话功能,那么就有一个发射部分和接收部分。同时还具备调制信号和信息处理的功能。

1、发射部分

锁相环和压控振荡器产生发射的射频载波信号,经过缓冲放大,激励放大、功放,产生额定的射频功率,经过天线低通滤波器,抑制谐波成分,然后通过天线发射出去。

2、接收部分

接收部分为二次变频超外差方式,从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大,在经过带通滤波器,进入一混频,将来自射频的放大信号与来自锁相环频率合成器电路的第一本振信号在第一混频器处混频并生成第一中频信号。

第一中频信号通过晶体滤波器进一步消除邻道的杂波信号。滤波后的第一中频信号进入中频处理芯片,与第二本振信号再次混频生成第二中频信号,第二中频信号通过一个陶瓷滤波器滤除无用杂散信号后,被放大和鉴频,产生音频信号。

音频信号通过放大、带通滤波器、去加重等电路,进入音量控制电路和功率放大器放大,驱动扬声器,得到人们所需的信息。

3、调制信号

人的话音通过麦克风转换成音频的电信号,音频信号通过放大电路、预加重电路及带通滤波器进入压控振荡器直接进行调制。

4、信息处理

CPU产生的信号经过放大调整,进入压控振荡器进行调制。接收鉴频后得到的低频信号,一部分经过放大和亚音频的带通滤波器进行滤波整形,进入CPU,与预设值进行比较,将其结果控制音频功放和扬声器的输出。即如果与预置值相同,则打开扬声器,若不同,则关闭扬声器。

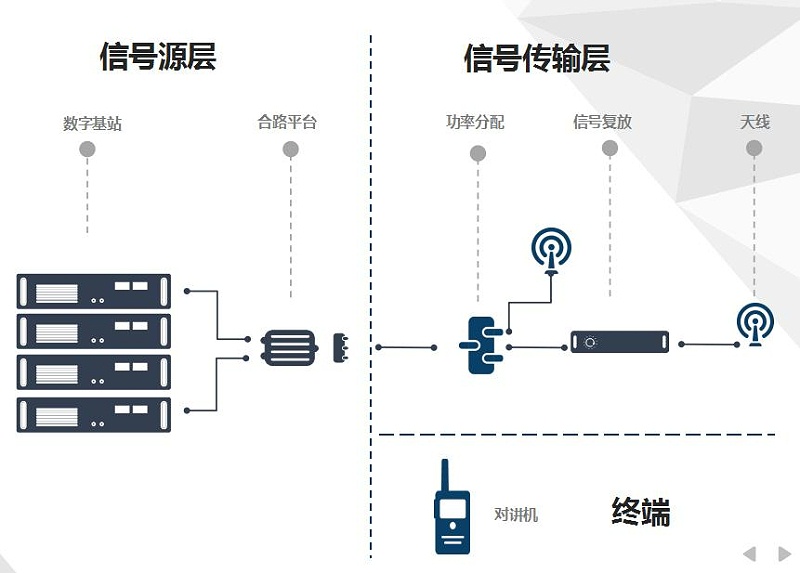

无线对讲系统工作原理

以上就是对讲系统工作原理的简单介绍了,无线对讲系统也可以和视频监控进行联动,满足更多人更多场景的功能化需求,希望可以帮助到大家,如果想获取无线对讲系统更多干货,请继续关注慧翼科技。
