视频监控系统的交换机怎么选择?
来源: 慧翼科技 发布日期: 2020.06.27 浏览数:

在视频监控系统中,可能会出现画面延时、卡顿等现象,而有可能是交换机的配置不合理、带宽不足引起的,一般来说,一套完整的监控系统需要三层网络架构:接入层、汇聚层、核心层。那么这三层应该怎么选择?下面一起看看详细的介绍吧!

交换机选择

1、接入层交换机的选择

我们常用的交换机的实力带宽是理论值的50%-70%,所以一个百兆口的实际带宽在50M-70M,因此一台百兆交换机最大接入12台720p的摄像机,考虑目前网络监控采用动态编码方式,摄像机码流峰值可能会超过4M带宽,同时考虑带宽冗余设计,因此百兆接入交换机控制在8台以内,超过8台可以选择使用千兆交换机。

2、汇聚层交换机的选择

汇聚层交换机主要下联接入层交换机,上联监控中心核心交换机。一般情况下汇聚交换机需选择带千兆上传口的二层交换机。

还是以720P网络摄像机4M码流计算,前端每台接入层交换机上有6台720P网络摄像机,该汇聚交换机下联5台接入层交换机。该汇聚层交换机下总带宽为4M*6*5=120M,因此汇聚交换机与核心交换机级联口应选千兆口。

3、核心层交换机的选择

核心层交换机主要下联汇聚层交换机,上联监控中心视频监控平台,存储服务器,数字矩阵等设备,是整个高清网络监控系统的核心。在选择核心交换机是必须考虑整个系统的带宽容量及如何核心层交换机配置不当,必然导致视频画面无法流畅显示。因此监控中心需选择全千兆口核心交换机。如点位较多,需划分VLAN,还应选择三层全千兆口核心交换机。

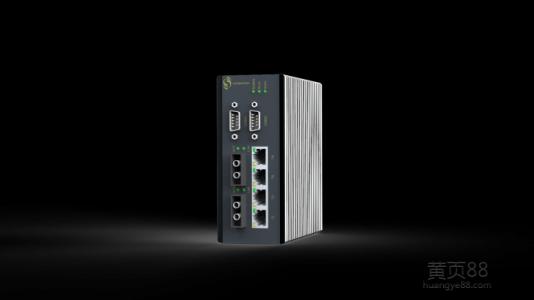

交换机

以上就是视频监控系统中交换机怎么选择的简单介绍,大家是否都了解了呢!有需要的可点击-在线客服进行咨询,继续关注慧翼科技,了解更多视频监控系统交换机相关资讯。
