四川安防系统电源怎么接线?
来源: 慧翼科技 发布日期: 2020.02.16 浏览数:

在四川安防系统的安装中,电源是首先要考虑的问题,但对于许多不是专业的用户来说,第一个难题就是安防系统的电源配置,四川安防系统电源怎么接线?小编总结了接电源的方法,一起来了解下吧!

四川安防系统

1、一般监控摄像头的电源是12v、24v和5v,比较常见的就是12v,下面以12v为例,看看安防系统电源怎么接线!

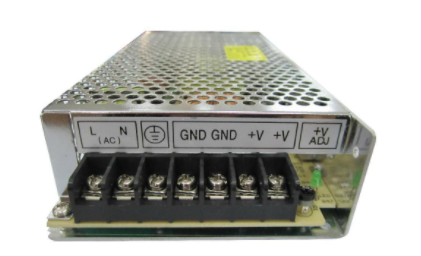

2、电源有7各接线的地方,分为输入和输出。

3、输入有三个接线柱,分别是L、N、地线,“L对应火线,N对应零线,三横图标的对应地线”。输入的三个接线柱就是常用的220v电源线。

4、输出有4个接线柱,分别是两个负极和两个正极,两个负极分别为COM、COM,或有些电源是标识着COM1、COM2,然后剩下的两正极就是+v、+v。

5、火线、零线、地线就是常用电源线的接入,一般12V10A的监控电源可以供应10个监控摄像头,举个例子,如果是要接10个监控摄像头的话,那么10个监控摄像头的电源负极都是接在负极那边。同样正极就接在正极。虽然正负极都只是两个接线柱,但是如果摄影头多的话也可以接在一起。

6、如果变压器带输出接插头 。剪变压器12V的输出线,仔细看下输出线上的线标,一般有标识的,有的是虚线加实线,有的是字加线,然后你接上去的线对应好了接,比如红色接输出线带字的,那红色的另一端也要接带字的。就不用剪摄像机的线。

四川安防系统

以上就是小编对四川安防系统电源怎么接线的简单介绍,需要的可以参考哦,如果想了解更多监控资讯,请继续关注慧翼科技。
