录像机报警输入输出接口接线
来源: 慧翼科技 发布日期: 2020.08.12 浏览数:

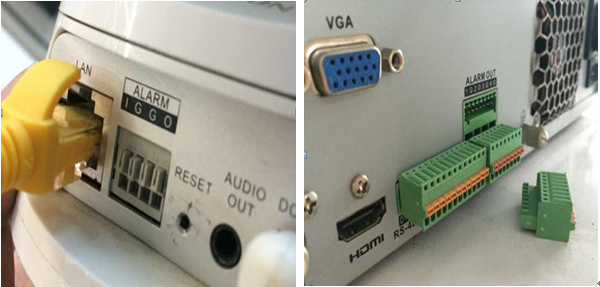

1、先判断录像机是否有报警输入输出接口

可以从录像机面板上判断

录像机报警输入输出接口接线

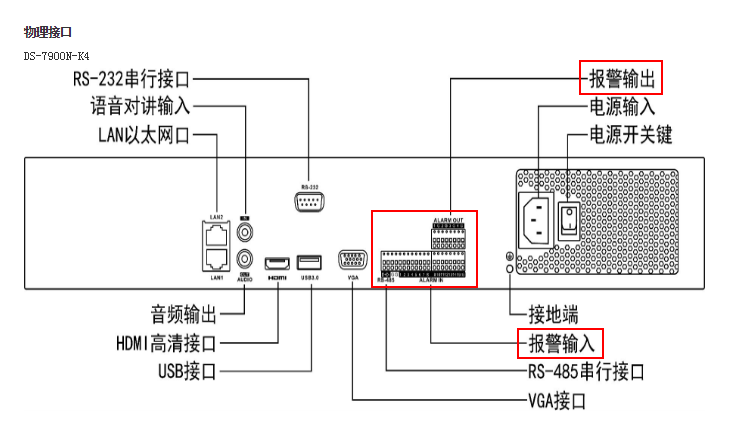

接口类型

录像机报警输入输出接口接线

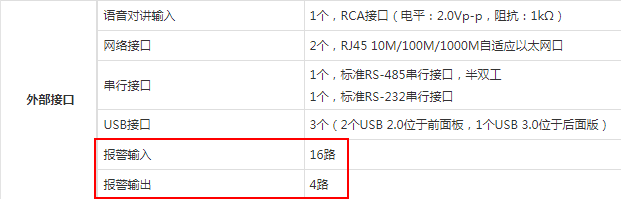

点击-在线客服咨询详细参数,了解报警输入输出路数,也可进入海康威视官网查询。

录像机报警输入输出接口接线

2、录像机报警输入报警输出接线

注意:接线之前记得给设备断电哦

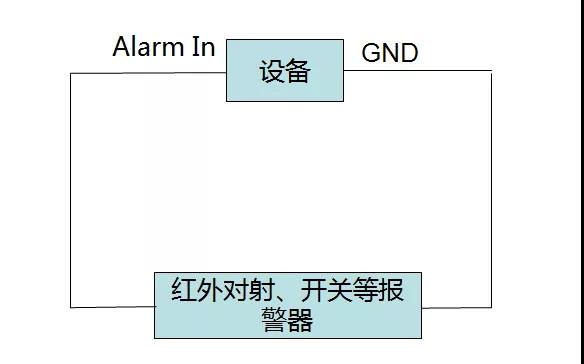

录像机报警输入接线

常见的报警输入设备:红外探测器(红外对射),电子围栏,门磁,烟感等。

报警输入只需要接入一个开关量信号,所以不区分正负极,Alarm In和GND直接和报警输入设备的接线连接即可。(报警输入设备是否需要供电根据报警输入设备本身确定。)

录像机报警输入输出接口接线

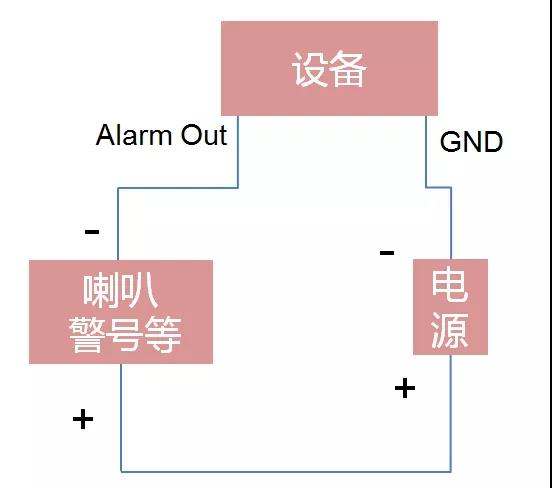

录像机报警输出接线

常见的报警输出设备:警号(喇叭),报警灯

报警输出设备直流供电:

a、录像机的Alarm Out接喇叭或警号的负极

b、喇叭或警号的正极接电源的正极

c、电源的负极接设备的GND接口

注意:如果是直流的报警输出应该在12V 1A这个范围内。

录像机报警输入输出接口接线

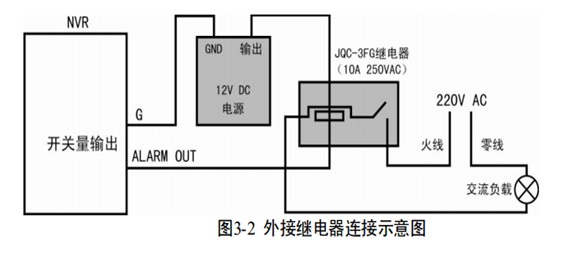

3、报警输出设备交流供电

需要将主板上的短接子断开(分别为JPA1、 JPA2、 JPA3、 JPA4),且外加继电器连接。

录像机报警输入输出接口接线

以上就是录像机报警输入输出接口接线的技术介绍,需要的可以参考哦。
