LED显示屏强弱电设备及控制分享
来源: 慧翼科技 发布日期: 2021.07.02 浏览数:

LED显示屏想要运行,就必须要供电,LED显示屏的供电系统制式有三相五线制(TN-S系统)、三相四线制、单相三线制。这分别有什么功能,有应该怎么控制?下面一起来了解下LED显示屏强弱电设备及控制吧!

LED显示屏

1、三相五线制是供电系统提供三相(A/B/C)电压,一个零线(N),一个保护接地线(PE),相电压为380V,相零电压为220V,LED显示屏配电柜是将三相分成三路相零电压供LED显示屏使用。

2、三相四线制是三相五线制中没有提供保护接地线,常用于没有金属外壳的设备,无需外壳保护接地,常用于照明,通常是不能直接用于LED显示屏供电,需要加布保护接地线。

3、单相三线制是三相五线制的简化版,供电系统提供单相电压,其他同三相五线制。常用于供电功率较小的LED显示屏,一般不超过6-8Kw。

LED强电线缆介绍

工程上常用的电缆(电线):铜芯聚氯乙烯绝缘聚氯乙烯护套电缆(电线)一般标识为VV、RVV。一般用于配电柜到显示屏布线;显示屏箱体布线,设备布线。铜芯聚氯乙烯绝缘电缆(电线)一般标识为RV。一般用于配电柜内部走线;显示屏内部走线(需外加线管或线槽)。

线缆的截面面积一般分为1.0、2.5、4、6、10、16、25、35、50、70、90、120等规格,我们可以根据负载的大小选择合适的电缆(电线)。

LED弱电线缆介绍

LED显示屏工程上常用的弱电线缆有4对超五类双绞线(网络线)、屏蔽软电线、光纤、同轴电缆等。

4对超五类双绞线因常在局域网布线中又称为8芯网络线,是由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线和非屏蔽双绞线。在显示屏工程中用于显示屏信号近距离通讯(不大于100米),还可以用于显示屏其他的控制信号的传递。一般长度规格为305米/箱(1000英尺)。

屏蔽软电线类似普通的电线,线径规格也与之相同,主要是在护套层和内部线缆之间有一层金属网状屏蔽层,特点是线缆的编织密度更高,线更柔软,易于敷设,防信号干扰。

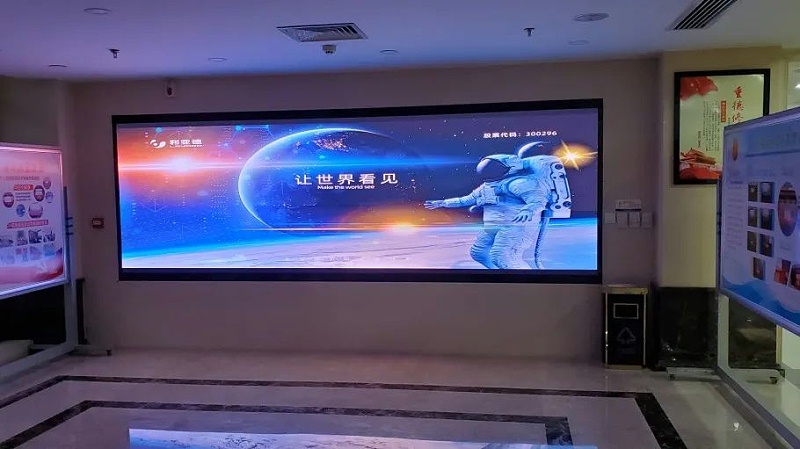

LED显示屏应用

以上就是LED显示屏强弱电设备及控制的简单介绍了,希望可以帮助到大家,而想要安装好线缆使LED显示屏运行,还需要了解怎么选择、怎么安装线缆等问题,需要的可以继续关注慧翼科技,分享LED显示屏更多资讯。
