矩阵与拼接屏的连接方法,拼接大屏幕显示设备功能
来源: 发布日期: 2019.09.02
监控系统必不可少的就是显示屏幕了,但我们常常看到一个屏幕上有多个监控画面,也有一个屏幕上只有一个监控画面的情况,因为显示系统还需要各类线材、液晶拼接屏、矩阵等才能实现这些,那么他们的具体作用是什么?是怎么连接的?

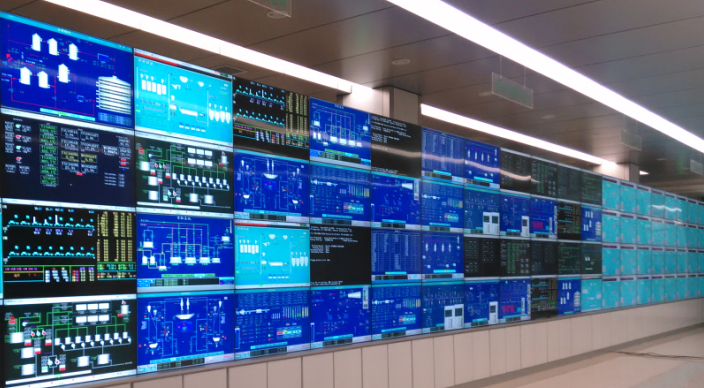

视频监控显示器

配套设备:

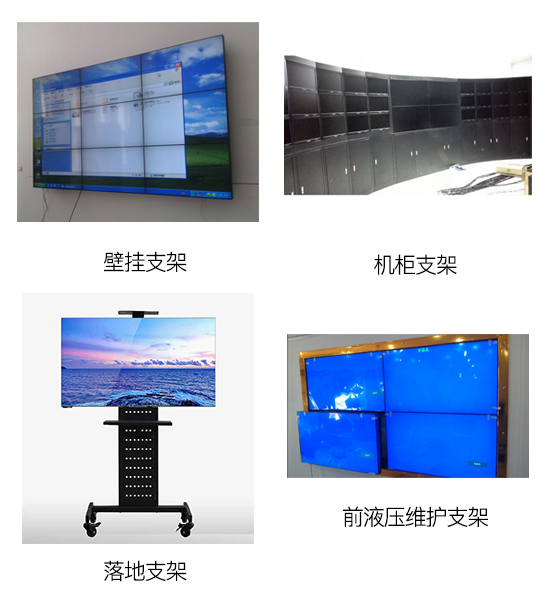

一套完整的液晶拼接显示系统每一个显示画面屏幕都需要一根连接线材,还需要有配套的支架、通常是根据用户的个性化定制,常见的有前液压维护支架、壁挂支架、落地支架和机柜等多种设备显示方案;

显示屏支架

信号源:

视频线缆传输可以分为同轴基带传输、双绞线基带传输、射频传输、光缆传输、数字(网络)传输等几种方式。同轴电缆的信号传输是以“束缚场”方式传输的,就是说把信号电磁场“束缚”在外屏蔽层内表面和芯线外表面之间的介质空间内,与外界空间没有直接电磁交换或“耦合”关系。所以同轴电缆是具有优异屏蔽性能的传输线;

同轴电缆属于超宽带传输线,应用范围一般为0Hz—2Ghz以上;它又是唯一可以不用传输设备也能直接传输视频信号的线缆;对于图像上拼接屏的信号源没有什么限制,但是从液晶拼接大屏幕的效果来看、建议信号源的信号质量及分辨率高一些的,一般选择VGA信号、此外HDMI和DVI这两种数字信号也是不错的选择。

拼接屏:

一般的拼接屏就2×3、3×3、3×4、4×4、4×6等,那么这些大屏拼接后的接口就是6、9、12、16、24,此外、购买拼接屏的时候需要注意的是液晶拼接屏一定要含有内置的拼接屏处理器、而且还需要配套1个拼接处理器的软件、这种处理器的作用是完成各个屏之间图像的拼接。

矩阵:

拼接屏处理器可以实现图像的融合功能、但是无法显示视频切换的功能,因此还需要在配置一个矩阵来实现这样的切换功能,通过阵列切换的方法将m路视频信号任意输出至n路监控设备上的电子装置,能将视频和音频信号进行同步切换,这种矩阵也叫做视音频矩阵,矩阵的接口类型要看信号源及大屏的接口,矩阵输入端的数量要看信号源的个数、矩阵输出端的大小要看拼接屏的大小,但是矩阵的输出端口一定要大于或等于拼接屏的所有接口数量。

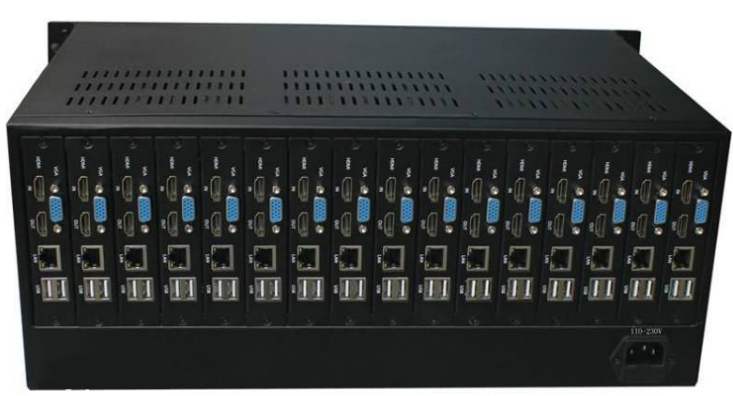

视频监控矩阵设备

矩阵与液晶拼接屏的连接方法

1. 信号源输出接矩阵的输入端;

2.矩阵的输出端HDMI线直接连接到拼接屏的每块屏上;

3. 电脑的网线连接到矩阵;

4. 矩阵与电脑连接后,可直接控制电脑;

5. 电脑上安装拼接屏处理器软件、进行软件控制窗口的拼接与分割;

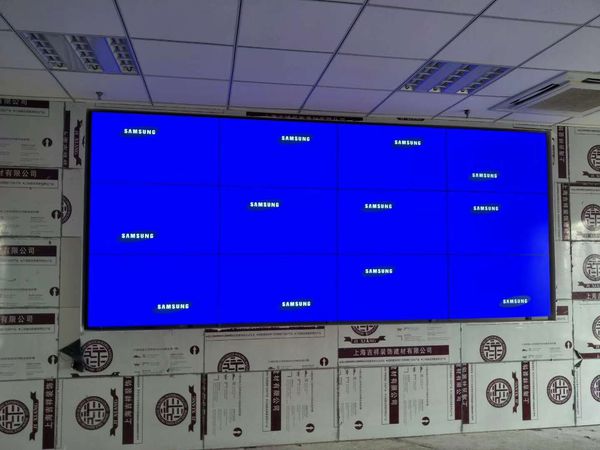

矩阵与显示屏连接方式
