监控摄像机电源接线的接口有哪些?
来源: 慧翼科技 发布日期: 2020.04.21 浏览数:

很多人不知道监控摄像机的电源接口有哪些?在安防市场上,一般有知名度的监控摄像机上面的参数都是符合国标的,就是为了满足不同品牌的产品同样适用,但为了丰富产品线,所以一般监控摄像机的电源接口有几个类型,监控摄像机电源接线的接口有哪些?

监控摄像机电源接线接口

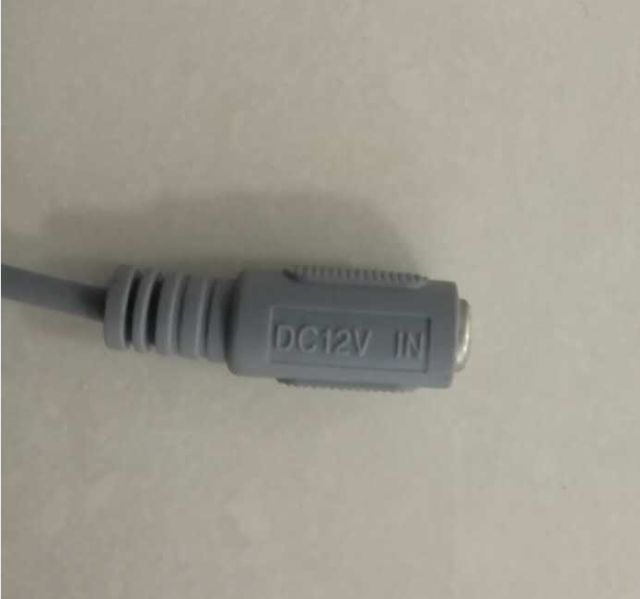

一、监控摄像机电源接线接口1

圆口供电接口,接头上会刻有供电标准,图上实物所示为:DC12V供电,找到匹配的电源直接供电即可。

监控摄像机电源接线接口

注:接头外层为负极,内芯为正极。

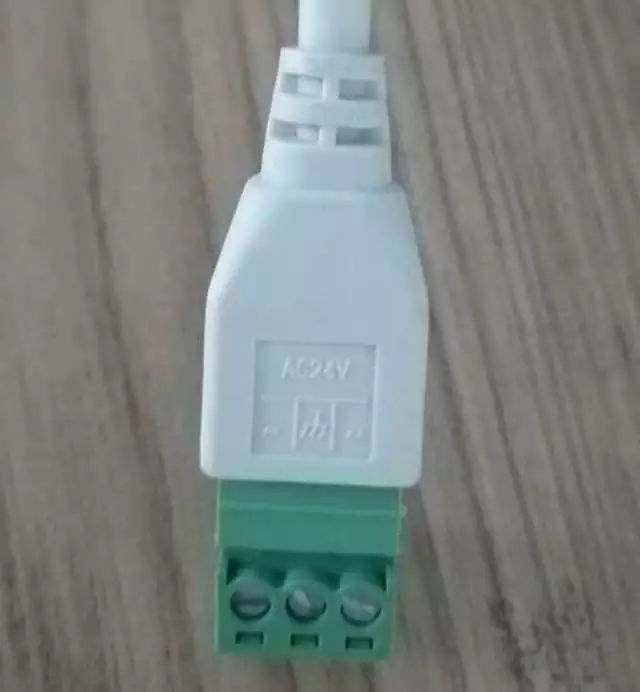

二、监控摄像机电源接线接口2

此种接口为绿色接线端子,接头上刻有字体,如图上实物所示为:AC24V供电。中间是公共接地口,左右两边为供电两极接口,接线不区分正负极。

监控摄像机电源接线接口

注:此种供电接线头需要用一字螺丝刀将接线柱上的螺丝拧松,将电源线插入接线柱口,再将螺丝拧紧。

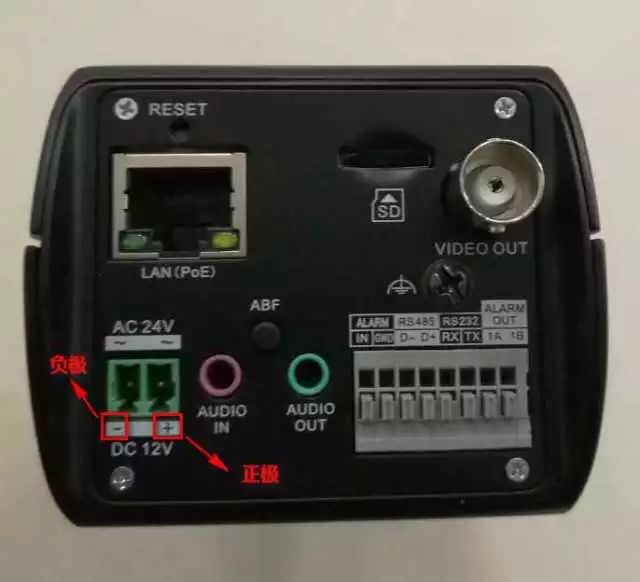

三、监控摄像机电源接线接口3

如左图所示,设备供电口是内嵌在机身尾部。供电接口标注有AC24V和DC12V,表示此款设备支持2种供电方式。使用直流方式供电时需要注意区分正负极,如图标注所示,左边接口为负极,右边接口为正极。

监控摄像机电源接线接口

海康威视常见电源适配器

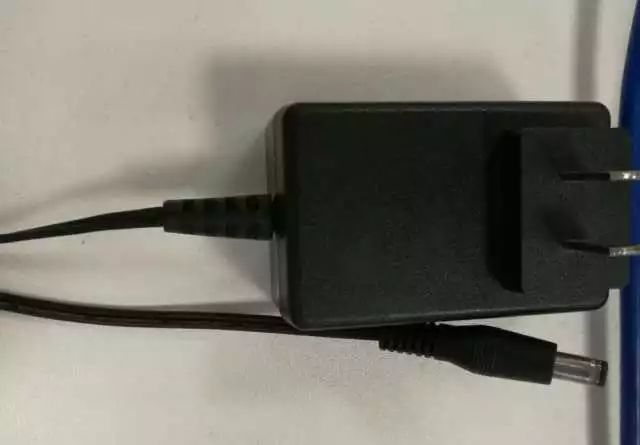

圆口型

监控摄像机电源接线接口

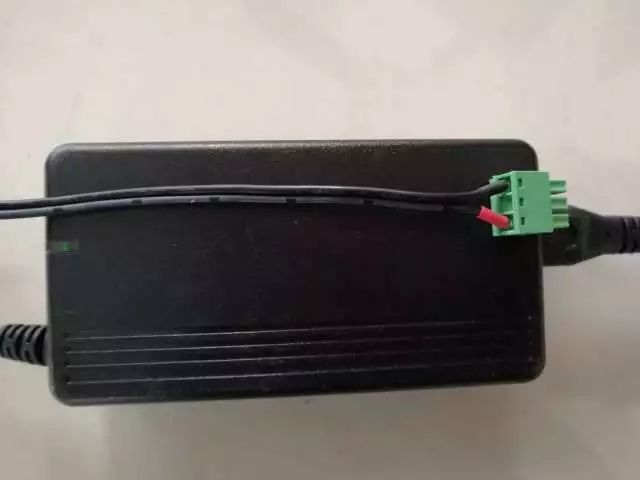

两线式

监控摄像机电源接线接口

电源适配器接口线如何区分

全黑的线是负极,黑白相间的线是正极。

黑色是负极,红色是正极。但建议可以用万用表测一下正负极。
