监控拼接屏怎么实现图像显示?
来源: 慧翼科技 发布日期: 2021.04.23 浏览数:

监控拼接屏在监控系统中应用非常广泛,拼接屏是显示监控图像的重要设备之一,拼接屏怎么显示、切换,要实现图像显示需要有哪些设备?下面跟着小编一起来了解下吧!

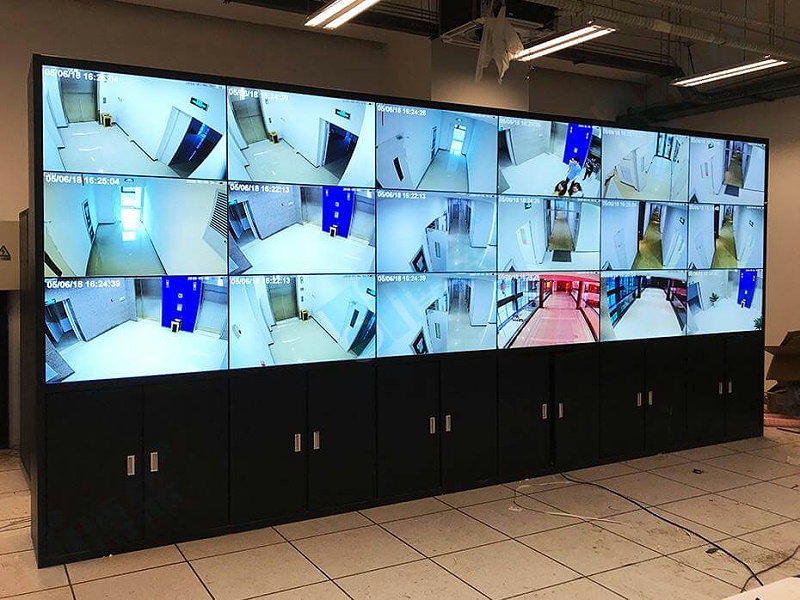

监控拼接屏

1、信号源

产生和发出信号的物体,称为信号源,一般体现在显示屏幕上,信号源一份分为HDMI和DVI这两种数字信号,都是比较常见的。

2、拼接屏规格

一般的拼接屏就那几种,2×3,3×3,3×4,4×4,4×6等,那么这些大屏拼接后的接口就是6,9,12,16,24,此外,购买拼接屏的时候需要注意的是:拼接屏一定要含有内置的拼接屏处理器,配套1个拼接处理器的软件,这种处理器的作用是完成各个屏之间图像的拼接。

3、矩阵

拼接屏处理器可以实现图像的融合功能,但是无法显示视频切换的功能,所以配置矩阵就可以实现图像的切换功能,矩阵的接口类型要看信号源及大屏的接口,矩阵输入端的数量要看信号源的个数,矩阵输出端的大小要看拼接屏的大小,但是矩阵的输出端口一定要大于或等于拼接屏的所有接口数量。

4、矩阵和拼接屏连接

信号源输出接矩阵的输入端;矩阵的输出端接拼接屏的每块屏;拼接屏中每块屏之间用RS-232线(或网线)串联起来;拼接屏之间串联的RS-232线(或网线)连接完最后一个屏后输出来连接控制电脑;矩阵的RS-232串口同样用RS-232线连接控制电脑;控制电脑上安装拼接屏处理器软件,将矩阵协议写入拼接屏控制软件。

监控拼接屏矩阵连接

以上就是监控拼接屏显示图像需要设备和连接方法的简单介绍,拼接屏作为监控系统主流的显示设备,了解这些是很有必要的哦,想了解监控拼接屏更多干货,请继续关注慧翼科技哦。
