海康威视监控设备电梯网桥怎么安装
来源: 慧翼科技 发布日期: 2019.12.16 浏览数:
随着高楼林立,电梯的数量也越来越多,电梯里必不可少的就是监控系统,海康威视监控设备电梯网桥怎么安装,为什么安装的电梯网桥信号弱、图像卡顿?这是由于安装方式不规范造成的,那么海康威视监控设备电梯网桥怎么安装?下面为大家介绍专业安装方法,需要的可以参考一下。
一、海康威视监控设备电梯网桥安装错误示范

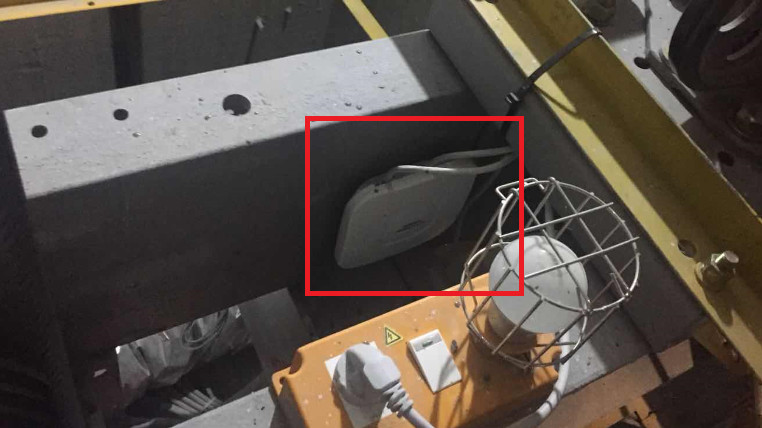

1、摄像机端随意放置,未正面朝上、面对面安装。

海康威视电梯网桥安装

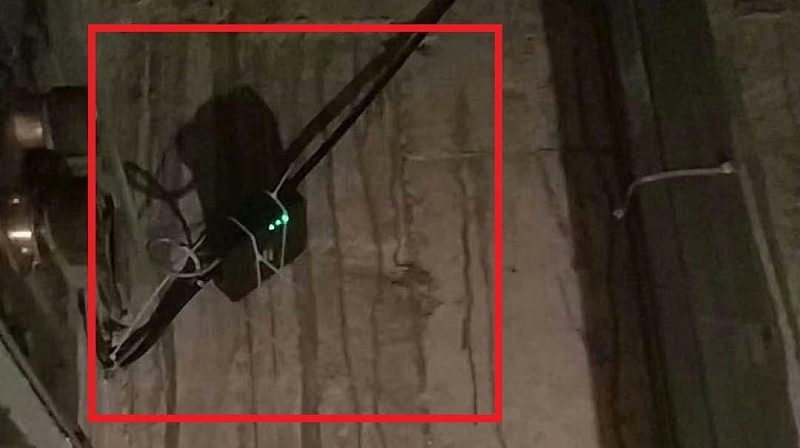

机房端倾斜角度过大,未与摄像机端网桥面对面安装。

海康威视监控设备电梯网桥安装

机房端被遮挡,导致信号衰减严重。

海康威视监控设备电梯网桥安装

以上都是错误的海康威视监控设备电梯网桥的错误安装示范哈,大家不要学习。

下面奉上正确的网桥安装方法

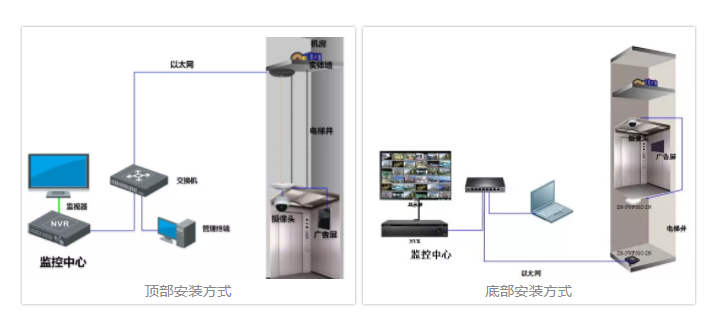

一、电梯网桥安装拓扑

电梯网桥主要有顶部安装和底部安装两种安装拓方式。但无论是顶部还是底部安装,网桥的安装只有一个原则,就是:

面对面,中间无遮挡

顶部安装方式:机房端在井道顶部时,摄像机端安装轿厢上部。

底部安装方式:机房端在井道底部时,摄像机端需要安装到轿厢的底部。

海康威视监控设备电梯网桥安装

二、电梯网桥供电连接

海康的电梯网桥都为成对包装,一套中包含两个设备,即黑色的机房端和白色的摄像机端。

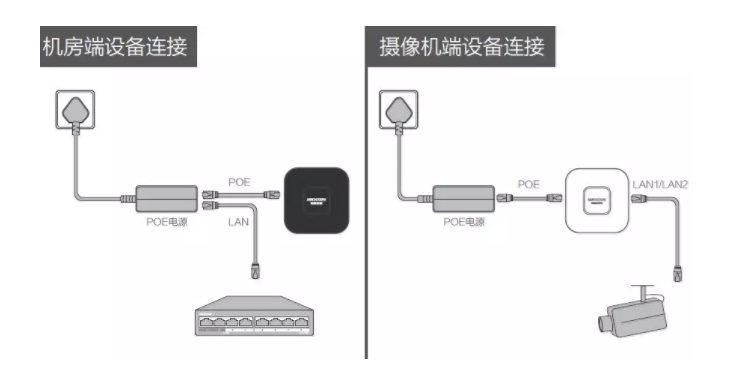

首先我们看一下电梯网桥是如何连接供电线的。

电梯网桥出厂自带PoE电源,电源PoE口使用网线连接到设备上的PoE口即可给设备进行供电。

1、机房端PoE电源LAN口(或设备上的LAN1/LAN2口)接入局域网交换机;

2、摄像机端PoE电源LAN口(或设备上的LAN1/LAN2口)可接入IPC或电梯网关、广告屏等设备。

海康威视监控设备电梯网桥安装

三、电梯网桥安装方式

1、顶部安装方式

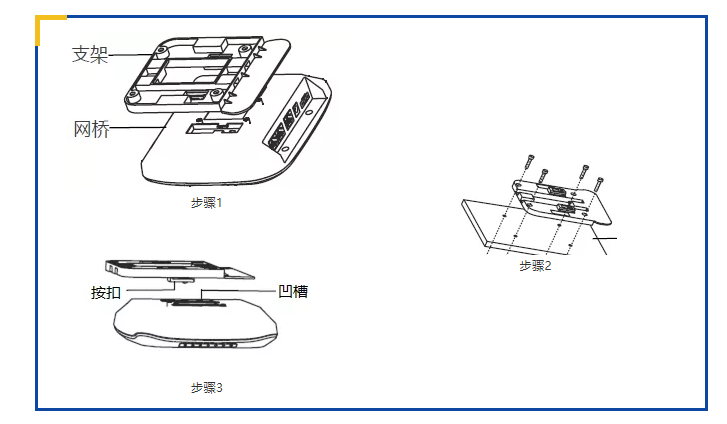

机房端安装在井道的顶部端,正面朝下,使用吸顶方式进行固定,步骤如下:

将支架从网桥上取出;

用四个螺栓固定在井道顶部上;

对准无线网桥的凹槽与支架按扣,将网桥安装在支架上。

海康威视监控设备电梯网桥安装拓展

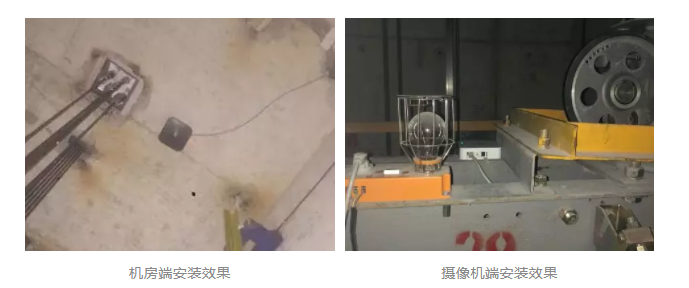

当机房端在井道顶部时,摄像机端安装轿厢上部,正面朝上,使用扎带固定在轿厢上。

海康威视监控设备电梯网桥安装

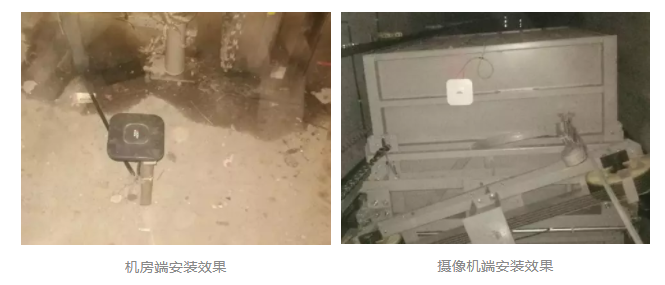

2、底部安装方式

摄像机端可安装到轿厢的底部,可采用同上吸顶方式安装。

机房端可放在支架上直接叠高安装。

海康威视监控设备电梯网桥安装

以上就是海康威视监控设备电梯网桥怎么安装的全部介绍了,相信大家都学会了吧,安装方式规范,对视频监控的使用还是有很大帮助的,想了解更多视频监控资讯,欢迎继续关注慧翼科技。
