海康威视监控设备录像机报警怎么接线?
来源: 慧翼科技 发布日期: 2019.12.24 浏览数:
对于监控系统,大家都知道是什么,但对于监控设备、接线、安装等技术问题,那就只有专业的技术人员知道了,海康威视监控设备在业内外都是很受欢迎的品牌,海康威视监控设备 录像机报警功能怎么接线?下面由慧翼科技专业的技术人员为您讲解。
1、先判断录像机是否有报警输入接口

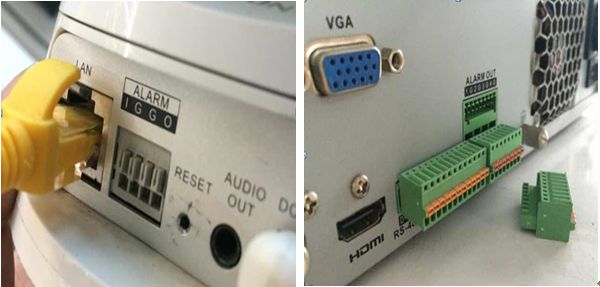

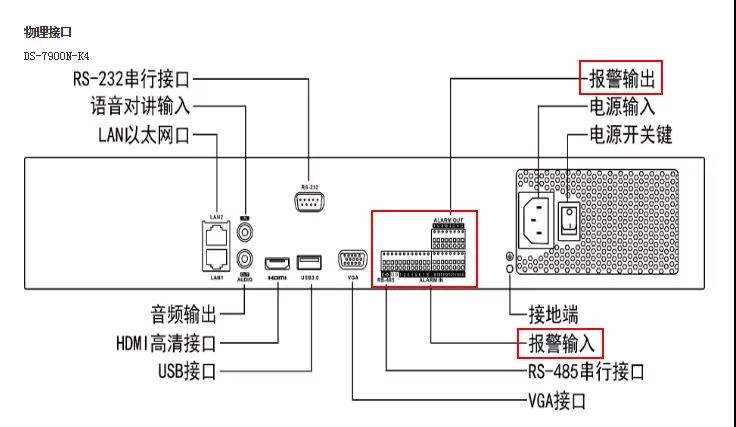

不是所有的录像机都有报警功能,怎么判断有没有这个功能呢?我们可以从录像机的面板上判断。

海康威视监控设备

接口类型

海康威视监控设备录像机

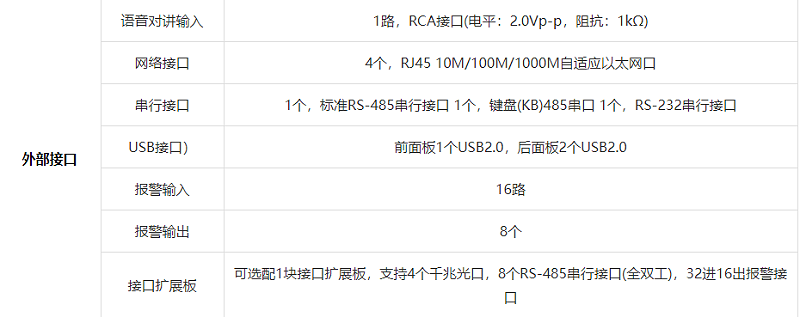

可以在慧翼科技官网产品栏目页查看报警输入、报警输出路数。

录像机外部接口参数
2、录像机报警输入接线

确定录像机有报警功能之后就可以开始接线了!

注意:接线之前记得给设备断电哦!

常见的报警输入设备:红外探测器(红外对射),电子围栏,门磁,烟感等。

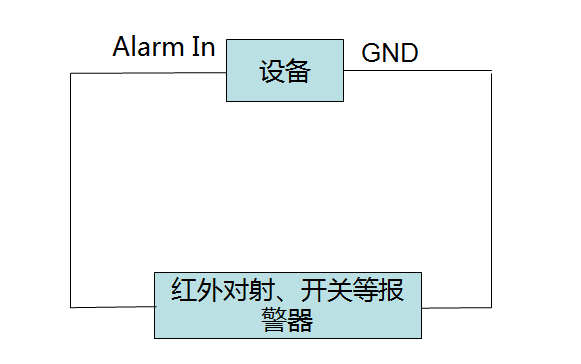

报警输入只需要接入一个开关量信号,所以不区分正负极,Alarm In和GND直接和报警输入设备的接线连接即可。(报警输入设备是否需要供电根据报警输入设备本身确定。)

海康威视录像机报警输入设备

3、录像机报警输出接线

有输入就有输出,看看海康威视监控设备录像机报警输出接线是怎样的。

常见报警输出设备:警号(喇叭),报警灯

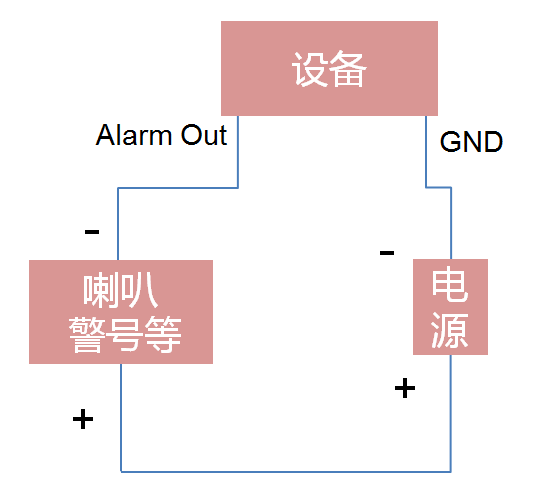

报警输出设备直流供电:

a.录像机的Alarm Out接喇叭或警号的负极

b.喇叭或警号的正极接电源的正极

c.电源的负极接设备的GND接口

注意:如果是直流的报警输出应该在12V 1A这个范围内。

海康威视录像机报警输出设备

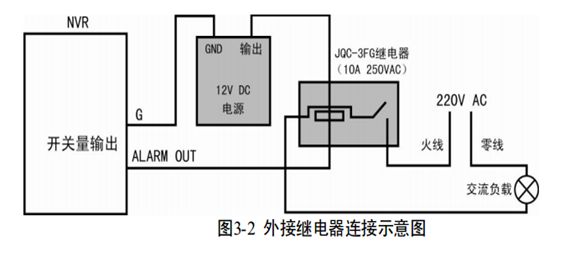

报警输出设备交流供电:

需要将主板上的短接子断开(分别为JPA1、 JPA2、 JPA3、 JPA4),且外加继电器连接。

海康威视录像机报警输出

以上就是海康威视监控设备录像机报警功能接线的方法介绍,大家学会了吗?想了解更多海康威视监控设备相关技术问题,可以继续关注慧翼科技 网址:www.huiyikj.com ,电话:400-660-8086。
