海康威视交换机怎么选型?
来源: 慧翼科技 发布日期: 2020.07.24 浏览数:

针对中小型安防项目,由于系统不是很复杂,通常是采用接入层+核心层的双层网络架构。在核心层方面,我们近期推出了三层网管交换机,作为核心层交换机使用,可满足300路2M码流摄像机接入。而接入层方面,可以根据需求选择合适的网管交换机、工业交换机、PoE交换机、非PoE交换机、光纤收发器、网桥等。

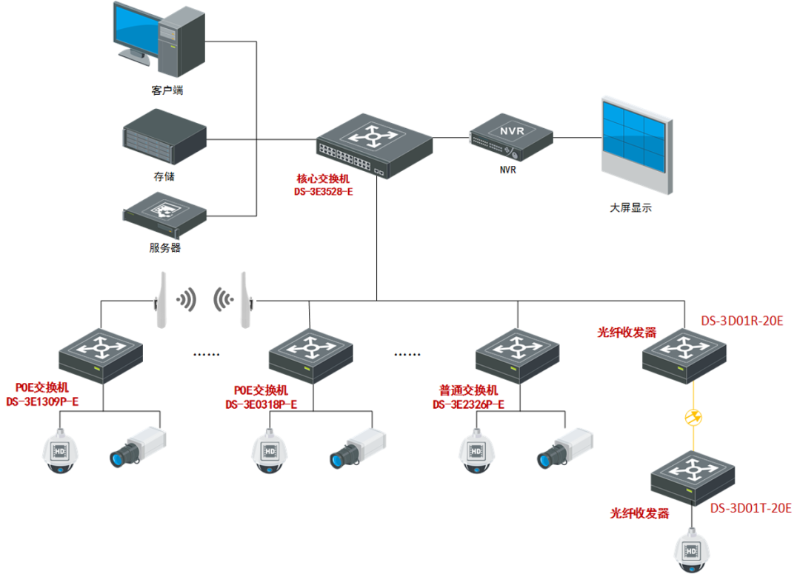

安防传输场景拓扑

一、接入层如何选择合适的交换机

在海康威视接入层交换机的选型上,可以从以下几个方面来综合考虑:

1、端口类型(百兆/千兆)2、端口数量(推荐保留1~2个调试、升级用)3、是否PoE供电(PoE优势,高低功率选择)4、是否远距离传输(100~250米)5、安防特色红口保障功能6、是否需要网管功能(全网管/轻网管/非网管)

(1)端口带宽及数量选择

接入层交换机主要分为三种:全百兆交换机、百兆接入千兆上行交换机、全千兆交换机。

1、全百兆的交换机带宽较小,如果需要满接摄像机,建议摄像机码率不超过2M,且不建议多路取流。

2、如果摄像机码率大于2M,且需要所有端口满接,建议使用百兆接入千兆上行交换机或者全千兆交换机,这两种交换机的交换能力充足,可以满足任意码流的摄像机满接。

在交换机端口数量的选择上,主要还是根据现场临近点位的数量选择。不过我们推荐预留1~2个端口,作为以后运维、设备新增使用。

海康威视交换机

(2)PoE供电功能

PoE供电的优势在于可用一根网线同时进行网络传输与电力供应,免去了电源线铺设的烦恼,也满足了集中供电管理需求。且对于一些前装不到位的场景(如未铺设电源,电源不够等情况),可以便捷的解决取电问题。海康威视PoE交换机具备智能供电功能,会自动判断设备是否需要供电,对于非PoE的设备不会主动供电,安全性更高。

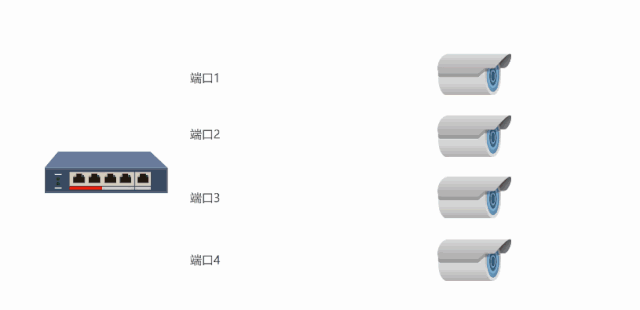

poe供电传输

海康威视PoE交换机分为高功率和低功率两种类型。

1、对于高功率PoE交换机,每个端口可分到13W的供电功率,可满接除PoE球机和人脸筒机外的全部PoE摄像机(功能型、I5/I8远红外);

2、对于低功率PoE交换机,平均每个端口可以分到7W的供电功率,适合一些低功率摄像机(通用型、经济型)。

(3)远距离传输模式

远距离传输模式是海康威视针对安防特色交换机开发的一大亮点功能。

常规交换机的传输距离通常只有100米,超过100米就需要做级联,或者使用其他的传输方式。

而海康威视针对安防特色研发的远距离传输功能,传输距离可以达到250米,同时还能保证流畅的传输速度(250米传输实验测试延时低于1S)。

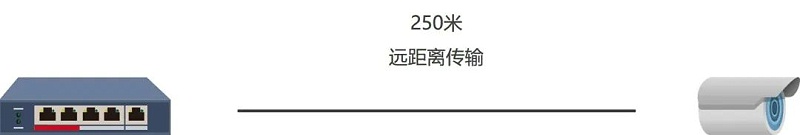

远距离传输模式

目前支持250米远距离传输的有:海康威视全系列百兆PoE交换机、非PoE远距离传输交换机。

注:开启远距离模式时对应端口的接入码流需低于4M。

(4)红口保障功能

在网络出现波动或延迟时,所有交换机的红色端口具有优先传输权。将重要点位接入红色端口,就能够保障重要监控点位的稳定传输

因此,如果某些项目中有稳定性要求较高的监控点位,可以优先推荐带红口保障功能的交换机。

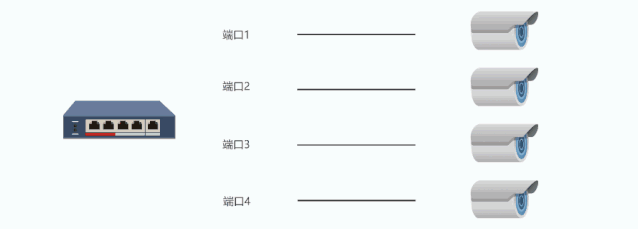

红口保障功能

(5)网管交换机

网管交换机,顾名思义,就是具备网络管理功能的交换机。

目前海康经销主要有两种网管交换机类型:轻网管交换机和全网管交换机。

1、首先就是海康威视主推的轻网管交换机。轻网管交换机作为可同时管理安防设备与网络设备的轻智能传输设备,可以帮助运维人员快速发现、定位并解决安防系统中遇到的常见问题。搭配海康威视4200客户端与云管APP,进行远程可视化系统运维管理。

更重要的是,轻网管交换机可以对各个端口的PoE、红口保障、远距离传输等功能进行自定义配置。

2、全网管交换机在支持安防网络一体化管理的同时,进一步增强了网络管理方面的能力(如VLAN划分,链路聚合等),适合用于安防+网络的综合性项目,或是需要接入超过200路设备以上的大型项目。

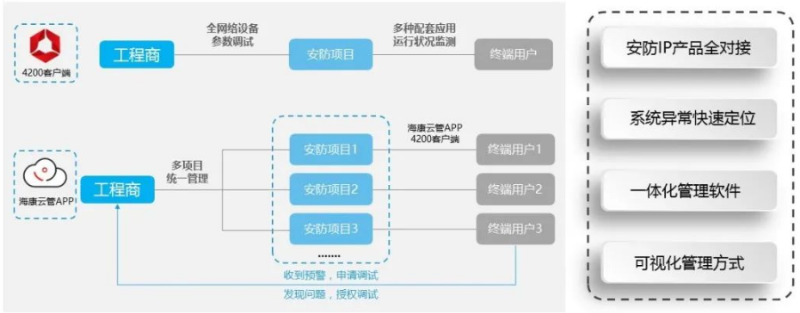

网管交换机

以上就是海康威视交换机选型小科普的简单介绍,希望能够帮助大家提升对海康威视交换机的认识和理解,更好地进行日常交换机选型和配单。需要的可以点击-在线客服咨询,继续关注慧翼科技,获取交换机选型更多干货。
