电梯无线网桥安装注意事项
来源: 慧翼科技 发布日期: 2021.03.16 浏览数:

电梯的运行及各种网络的配置,大多都会用到无线网桥,因为电梯的特殊应用场景,布线较为困难,而无线网桥有效满足电梯的网络需求,那电梯无线网桥安装有什么注意事项?下面一起来了解下吧!

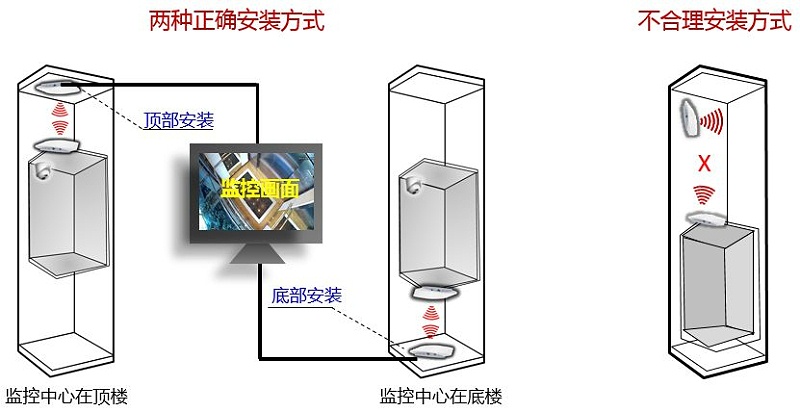

电梯无线网桥安装

1、做好防雨防尘、绝缘处理

网桥、POE以及网络摄像机的网线连接部分需要做好防雨防尘处理,网线与网桥的接头部分一般需要裹二到三层防水胶布,尽量不要让水晶头外露;网线与网络摄像机连接部分也需要裹二到三层防水胶布或绝缘胶布;所有电源接头部分尽量做好绝缘处理。

2、防雷处理

网桥设备一般安装电梯顶部和底部,需要做好防雷保护措施;设备本身内置防雷保护电路,在设备外部会预留防雷接地端口。正确的防雷接地方法是:固定网桥的立杆一般会安装避雷针,网桥的接地端子需要用到一条铜芯线与避雷线连接在一起接入大地。

3、线材的长度控制

控制好网线的长度确保最佳的传输效果。对于材质较好的双绞线的有效传输距离为100m,尽量为CAT5e或CAT6类线。由于网桥使用POE供电,网线不仅承载的是数据流同时还在给网桥供电,因此网线过长或材质较差都不宜使用。所以网桥与POE的连接部分尽量使用CAT5e或CAT6类线,长度尽量控制在25m以内。

4、安装角度

安装时,要确保轿厢端的上盖对准固定端的上盖,保证天线对准,传输流畅,而且设备辐射范围要在电梯井内,降低外界的干扰。

5、IP地址规划

电梯无线网桥安装单个时,ip地址无需再配置,但安装多对电梯无线网桥的场景下,一定要成对使用,先修改电梯网桥的固定端与轿厢端地址不冲突,并将IP地址与安装对应位置生成表格,维护表格以降低后期的维护成本。

电梯无线网桥安装拓扑

以上就是电梯无线网桥安装注意事项的简单介绍了,相较于传统电梯电缆传输,无线网桥具有抗干扰强、性价比高、施工简单、成本较低等优势,希望可以给大家带来一定的参考作用,想了解无线网桥在其他场景应用的安装注意事项,请继续关注慧翼科技哦。
