电梯监控布线有什么注意事项?
来源: 慧翼科技 发布日期: 2021.04.12 浏览数:

电梯里安装监控已经是很常见的事情了,但对于电梯里的复杂环境,很多电梯监控的线缆安装在电梯井里会受到不同程度的干扰,那么电梯监控布线有什么注意事项?怎么才能做好布线,下面小编总结了几点,分享给大家。

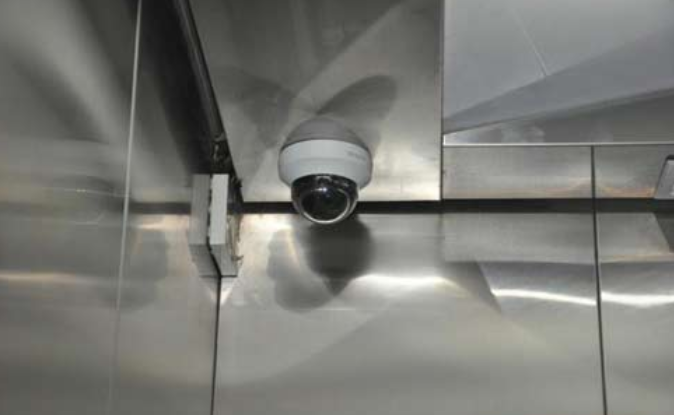

电梯监控

1、监控电缆应该选择安装在电梯井的中部,因为这时井内随行视频电缆长度,大约只有井深的一半多一点,引入的干扰也比较小。在电梯井内把视频线紧贴井璧垂直走线,并把这部分电缆穿金属管或走金属槽,以屏蔽干扰对这部分电缆的影响,比较有效。

2、摄像机金属外壳、NC头的外壳、同轴电缆的外导体等视频信号的"地",和电梯轿厢、导轨等要绝缘,这在安装摄像机时要特别注意。摄像机供电可以选择直流供电方式,尽量选择带屏蔽的电缆,防止干扰信号向外泄露。

3、电梯监控布线中尽量缩短视频电缆与其它电缆的平行捆扎长度,有条件的话,可以将视频电缆从电梯竖井中间点固定,从其它通道(电缆竖井)引回主控室,这样可以避免交流声辐射耦合干扰。可将电梯所用的控制线及照明电缆采用屏蔽线,减少对外辐射,避免视频干扰。

4、从电梯井出口到控制中心的视频电缆,应走金属管或走金属槽,以屏蔽沿途环境干扰对这部分电缆的影响,并注意这部分屏蔽与电梯井内的屏蔽,应做好电气连接。

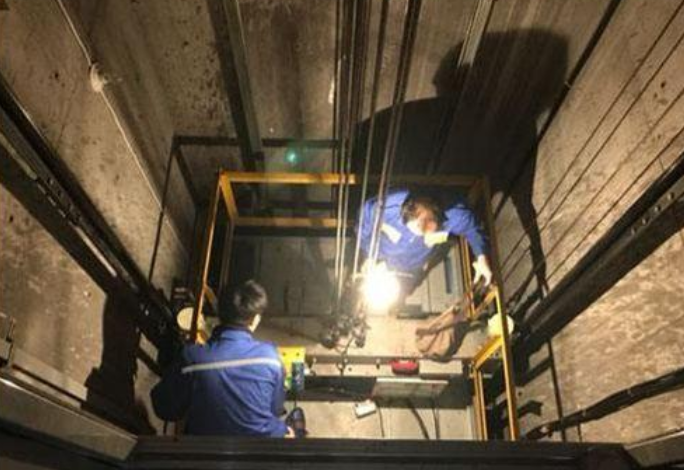

电梯监控布线

以上就是电梯监控布线安装注意事项的简单介绍了,需要的朋友可以参考哦,电梯监控布线好的话,就能在一定程度上避免干扰,需要的朋友可以参考哦,想了解电梯监控更多资讯,请继续关注慧翼科技。
