成都监控安装-智能充电桩安装指南分享
来源: 慧翼科技 发布日期: 2021.11.18 浏览数:

之前由于成都某电梯内电瓶车爆炸导致人员受伤的新闻之后,社区内都禁止了电瓶车进入楼道,也禁止乱拉电线充电等规定,为了解决这一问题,很多社区都安装了智能充电桩,成都监控安装-慧翼科技当时承接了多个指南充电桩安装项目,下面将安装指南分享给大家,需要的可以学习下!

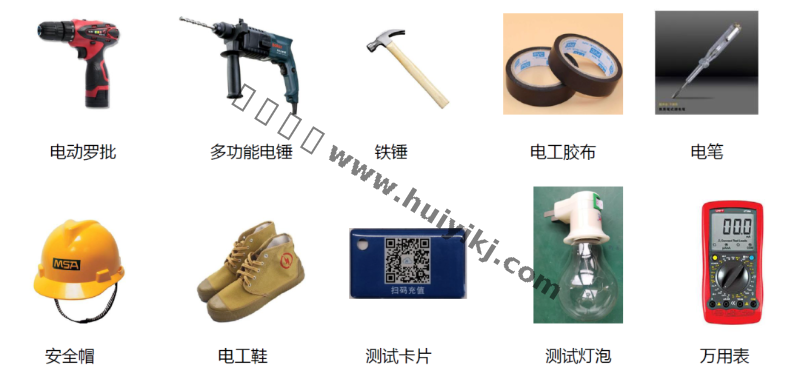

智能充电桩安装工具

1、安装环境

具有足够的电容量,单台10路智能充电桩应保证40A的电流容量。预计单台总功率约8KW。具有足够的安装场地,单台10路智能充电桩应保证具有20平方的充电场所,高度不低于2米。具有稳定的网络信号移动4G、全网通4G。

2、安装人员要求

专业技术安装人员。

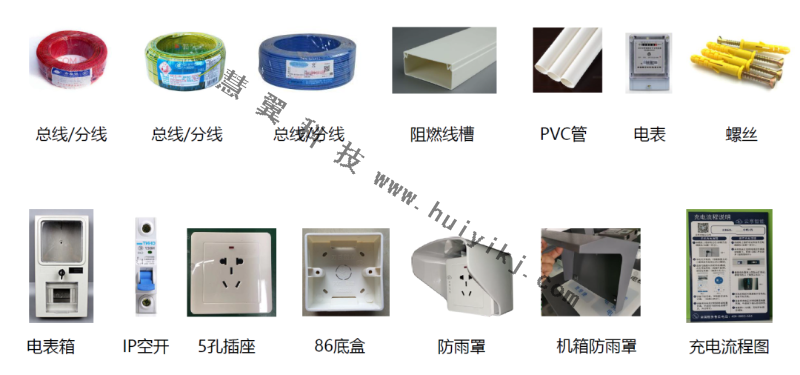

智能充电桩安装材料

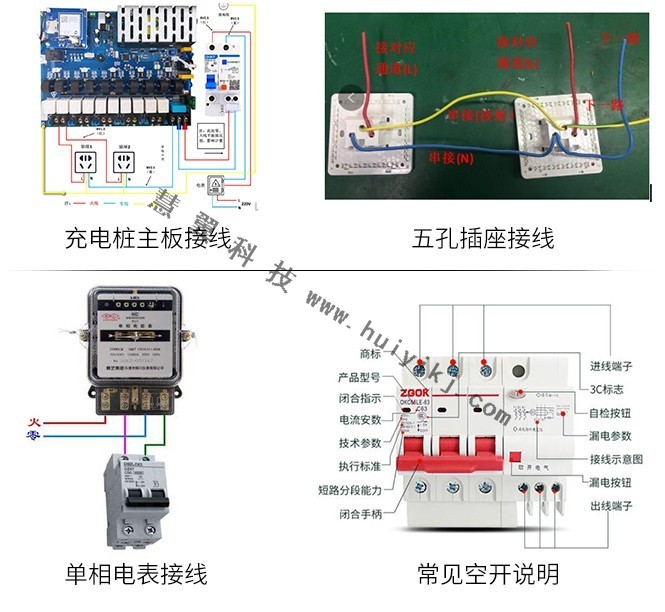

3、布线施工

(1)市电接电表输入,电表输出再接入空开输入,空开输出再接入充电桩主板右下角的电源端口;

注:零线火线不能接反;主板继电器模块的对应通道火线接对应插座的火线,零线地线共用,主板上的小螺丝可以接地线。

(2)插座的火线对接主板通道的火线,多个插座的零线和地线进行串接。

智能充电桩安装步骤

4、验收标准

开机前检查:用万用表检测进线端是否短路,各接头是否接好并合上充电桩上的空开手柄;

系统启用音:认真听启动语音,听到嘀长音后,系统启动完毕,开始正常使用;

扫码测试:用微信扫码支付,将灯泡插入插座,选择一个通道后支付充电,在60秒观察充电功率是否与负载相同,反应时长应在5秒以内,并选择退款;

刷卡测试:刷卡按下通道后,打开所有插座,插上所有负载,等待3分钟,再拔掉所有负载,应在1分钟内自动断电。

智能充电桩安装验收标准

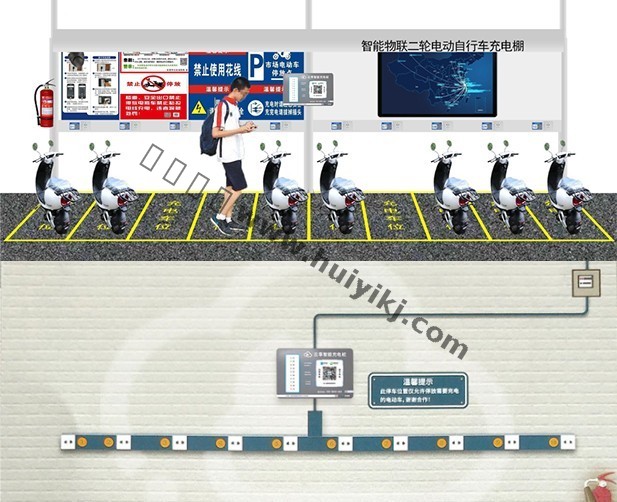

5、安装效果展示

智能充电桩安装效果

以上就是成都监控安装分享的智能充电桩安装介绍,需要的可以参考一下,通过应用智能充电桩对电瓶车充电,安全性能得到极大的提升,也更加方便管理,同时也能增加一些收入,需要安装智能充电桩的朋友可联系在线客服咨询,更多安防项目安装,请关注成都监控安装-成都慧翼科技。
