成都安防监控系统布线要点介绍
来源: 慧翼科技 发布日期: 2020.09.28 浏览数:

成都安防监控系统按照传输方式分为有线传输和无线传输方式,由于有线传输方式更稳定而受到用户的欢迎,成都安防监控系统布线哪些要点?小编总结了几点,一起来学习吧!

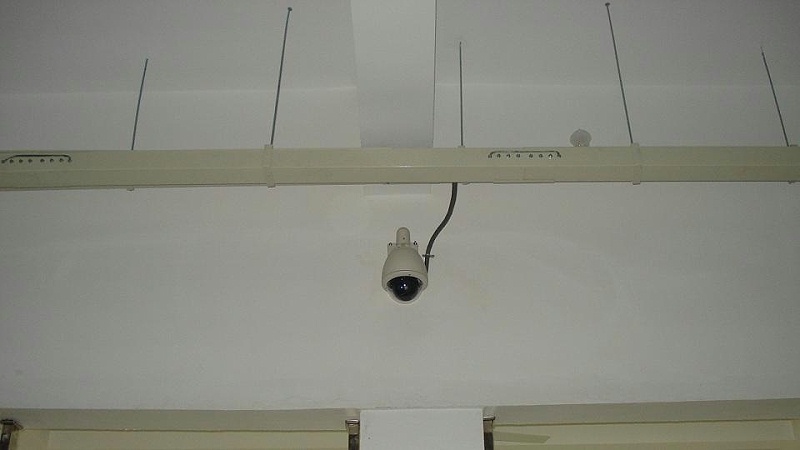

成都安防监控

1、缆线的规格、路由和位置应符合设计规定,缆线排列必须整齐美观,外皮勿损伤。

2、接点、焊点可靠,接插件牢固,确保信号的有效传输。尽量采用整段的线材,避免转接;若实际需要长度比缆线总长度长,则应保正多段缆线间接续牢固可靠。

3、缆线应有统编号,缆线头部的标签应做到正确齐全、字迹清晰、不易擦除。编号应与图纸保持一致,按编号应能从图纸查出缆线的名称、规格和始终点。

4、布线应充分利用局方的地沟、桥架和管道,从而简化布线。不提倡布明线,若非布明线,应注意隐蔽、美观,应给原有空间留出最大位置,以利于以后安装其他设备。墙l二走线最好选用PVC装饰线槽;地面或设备附近走线应使用合适的线槽或线管,确保安全可靠。

5、布设于地沟、桥架的缆线必须绑扎,绑扎后的电缆应相互紧密靠拢。外观平直整齐,线扣间距均匀、松紧适应,尽量与原走线的风格保持一致;布设于活动地板下和顶棚L的布线应用阻燃材料的槽(管)安放,尽量顺直,少交叉。

6、安防监控系统所采用的线料均应使用阻燃材料;应根据现场环境条件选用绝缘。PI-il、抗干扰-IIIii、抗腐蚀性能等均符合要求的缆线;对于易受电磁干扰的信号线应采用屏蔽线,安装时要注意屏蔽层的正确接地。

7、信号线和电源线应分离布放;信号线应尽量远离易产生电磁干扰的设备或缆线。

8、室外架空线时应在设备端采取必须的防雷措施;在加装避雷器时一定要确保接地良好。

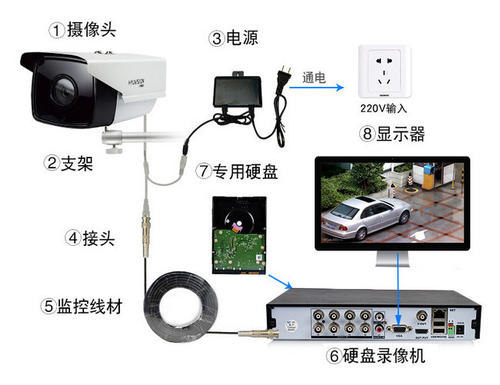

有线视频监控系统

以上就是成都安防监控系统布线的要点介绍,大家是不是都了解了呢,监控布线也是不可忽视的工程,需要的可以参考哦,继续关注慧翼科技,获取成都安防监控更多干货。
