  • DS-9104/9108HFH-ST SDI数字高清网络硬盘录像机
DS-9104/9108HFH-ST SDI数字高清网络硬盘录像机
DS-9100HFH-ST系列嵌入式网络硬盘录像机是海康威视的新一代高清数字硬盘录像机,它支持HD-SDI标准,配合高清SDI数字摄像机可实现高清1080p实时编码与录像。
全国热线

400-660-8086

产品简介

DS-9100HFH-ST系列嵌入式网络硬盘录像机是海康威视的新一代高清数字硬盘录像机,它支持HD-SDI标准,配合高清SDI数字摄像机可实现高清1080p实时编码与录像。它既可本地独立实现高清监控,也可联网组成一个强大的安全防范系统,以适应视频监控数字化、网络化、高清化的需求。

DS-9100HFH-ST系列嵌入式网络硬盘录像机可广泛应用于对高清和网传延时要求高的金融、交通、公安、电信、教育、电力等行业的安全防范。

特别的机箱设计,设备运行低噪环保;前置插槽式的硬盘安装方式,安装维护更加便捷;

订货型号
型号简称 国标型号
DS-9104HFH-ST HIK/DS-9104HFH-ST/-AF-DVR-Ⅱ-A/4-4
DS-9108HFH-ST HIK/DS-9108HFH-ST/-AF-DVR-Ⅱ-A/8-8
功能特性

• HDMI与VGA输出分辨率均可达1920x1080p;

• 支持HDMI、VGA、CVBS同时输出;

• 支持SDI高清数字摄像机,所有通道可支持1080p实时编码;

• 支持预览图像与回放图像的电子放大;

• 采用HIKVISION云台控制协议时候,可通过鼠标选定画面任意区域并进行中心缩放;

• 支持假日录像和抓图配置;

• 支持计划抓图、手动抓图、报警抓图以及图片的回放、备份;

• 支持冗余录像、抓图设置;

• 支持多画面分割下不同通道并行预览与回放;

• 支持4路/8路1080p录像实时同步回放;

• 支持标签定义、查询、回放录像文件;

• 支持回放时对录像场景的自定义区域进行智能搜索;

• 支持录像文件倒放功能;

• 支持按事件查询、回放、备份录像文件;

• 支持重要录像文件保护功能;

• 支持硬盘配额管理,不同通道可分配不同的录像保存容量;

• 支持硬盘盘组管理,不同通道可设置不同的录像保存周期;

• 支持eSATA盘库,可用于录像和备份;

• 双千兆网卡,可支持网络容错、负载均衡以及双网络IP设定等应用;

• 支持IPv6协议;

• 支持网络检测(网络流量监控、网络抓包、网络通畅)功能;

• 支持SNMP(简单网络管理)、NTP(网络校时)、SADP(自动搜索IP地址)、SMTP(邮件服务)、NFS(接入NAS)、iSCSI(IP SAN应用)、PPPoE(拨号上网)等协议;

• 创新的双操作系统设计,系统运行更加可靠。

注意:建议使用监控专用硬盘进行数据存储

物理接口

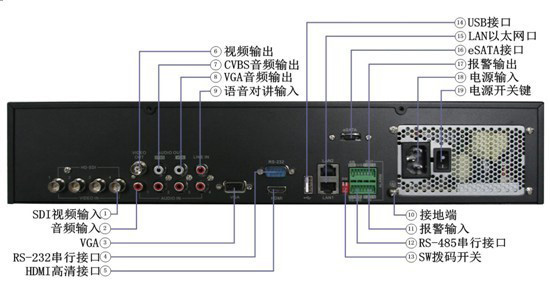

DS-9104HFH-ST

DS-9104-9108HFH-ST-1

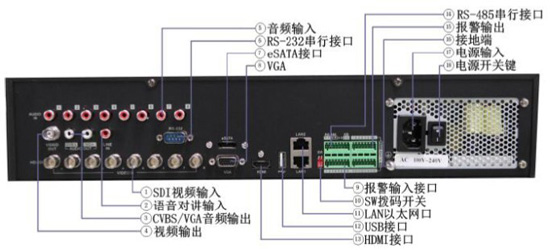

DS-9108HFH-ST

DS-9104-9108HFH-ST-1

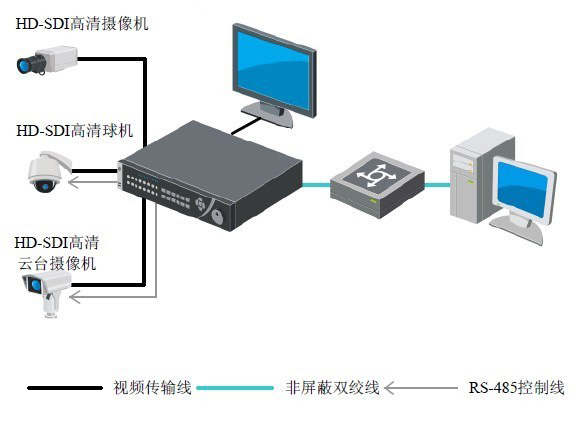

典型应用

DS-9104-9108HFH-ST-1

产品参数
视音频输入 视频输入 8路,HD-SDI接口(电平:800mVp-p,阻抗:75Ω)
音频输入 8路,RCA接口(电平:2.0Vp-p,阻抗:1kΩ)
支持的HD-SDI摄像机类型 1080I 60, 1080I 50, 1080P 30, 1080P 25, 720P 60, 720P 50, 720P 30, 720P 25
视音频输出 HDMI/VGA输出 1路,分辨率:1920*1080/60Hz(1080P),1600*1200/60Hz,1280*1024/60Hz,1280*720/60Hz,1024*768/60Hz
CVBS输出 1路,BNC接口(电平:1.0Vp-p,阻抗:75Ω)分辨率:PAL制式704*576;NTSC制式704*480
音频输出 2路,RCA接口(线性电平,阻抗:1kΩ)
视音频编码参数 视频压缩标准 H.264
视频编码分辨率 主码流:1080P/720P/4CIF/CIF; 子码流:CIF/QCIF
视频帧率 主码流:1/16—RealTime(25/30/50/60); 子码流:1/16—RealTime(25/30)
视频码率 32Kbps-16384Kbps
码流类型 复合流/视频流
音频压缩标准 OggVorbis
音频码率 16kbps
双码流 支持
同步回放 支持8路
回放分辨率 1080P/720P/4CIF/CIF
硬盘驱动器 类型 8个SATA接口,1 个 eSATA 接口
最大容量 每个接口支持容量小于4TB的硬盘作为录像盘
外部接口 语音对讲输入 1个,RCA接口(电平:2.0Vp-p,阻抗:1kΩ)
网络接口 2个,RJ45 10M/100M/1000M自适应以太网口
串行接口 1个,标准RS-485串行接口;
1个,标准RS-232串行接口;
1个,键盘485串口
USB接口 3个,USB 2.0
报警输入 16路
报警输出 4路
其他 电源 AC220V,50HZ
功耗(不含硬盘) ≤55W
工作温度 -10℃--+55℃
工作湿度 10%--90%
机箱 19英寸标准2U机箱
尺寸 445mm(宽)×470mm(深)×90mm(高)
重量(不含硬盘) ≤8Kg
