  • 海康威视 DS-3S11系列 1路 HD-SDI 高清数字视频光端机

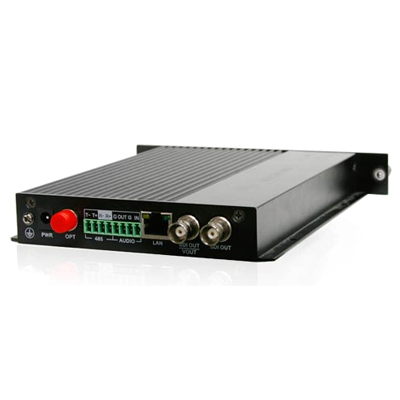

海康威视 DS-3S11系列 1路 HD-SDI 高清数字视频光端机
DS-3S11系列视频光端机专为长距离光纤传输HD-SDI高清视频而设计,产品采用非压缩数字编码和光速电转换技术,使用单模单纤传输1路HD-SDI高清视频、1路双向音频、1路百兆以太网双向RS485控制数据。由于采用了独有的非压缩视频复合技术,产品具有传输五言诗、画质无损伤、接口丰富、使用简便的优点。
全国热线

400-660-8086

主要特性

数字非压缩编码技术,传输延时极低。

自动识别输入视频格式,信号标准SMPTE292M,支持视频格式720p/50/720p/60/1080p/25/1080p/30/1080i/50/1080i/60

同时支持HD-SDI、音频、以太网、RS485数据混合传输

发送端支持HD-SDI环通输出,接受端支持一分为二输出

HD-SDI输入具有电缆均衡,可补偿电缆传输的损耗。

即插即用,安装简单,无需进行电路和光学调节即可完成设备安装,LED灯显示光端机的工作状态。

全金属结构设计,宽温工作范围。

产品型号

DS-3S11T-AN

DS-3S11R-AN

DS-3S11R-ANU

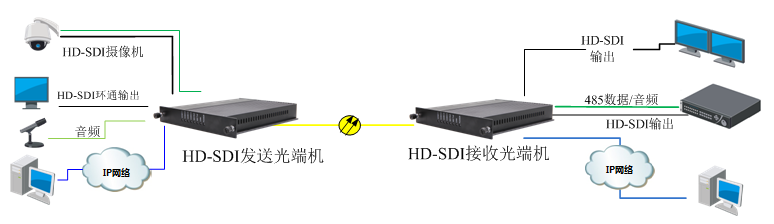

典型应用

DS-2CD7T47DWD-IZ(S)(GL)(W)(B)外形尺寸

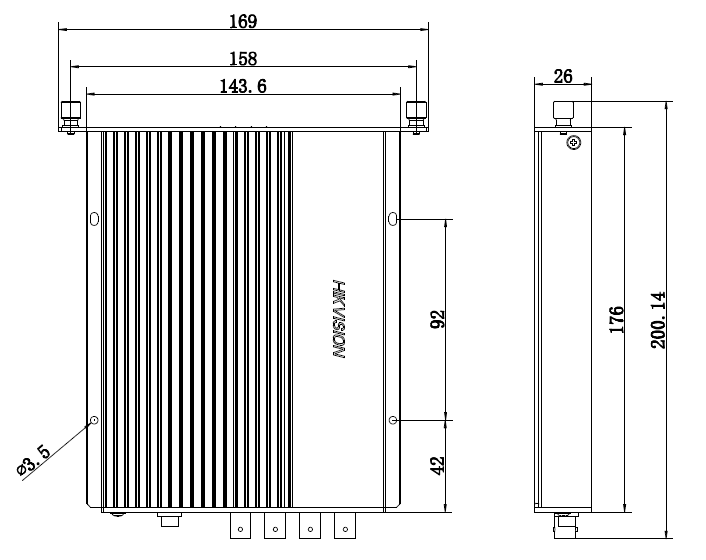

产品尺寸

推荐支架型号

产品参数
光学指标 接口数量 1个
接口类型 FC/PC接口
光纤类型 单模/单纤
传输距离 0-20km
发送/接受波长 1310/1550nm
SDI(串行数字视频)指标 发送端输入通道数 1路
发送端环出通道数 1路
发送端输入电平 >380mVp-p
发送端输入自动电缆均衡 150m
发送端输入反射损耗 >15dB
发送端输入抗阻 75Ω
发送端物理接口 BNC接口
音频指标 音频输入输出路数 1路
物理接口 工业端子
采样频率 48KHz
采样编码 24bit
音频带宽 20Hz~20KHz
信噪比 >85dB(加权)
输入阻抗 47KΩ(非平衡)
输出阻抗 600Ω(非平衡)
一般规范 工作温度 -30℃-75℃
电源 DC12V/1A
功耗 <9W
工作湿度 0℃-95℃无冷凝
尺寸 188mm(深)X26mm(高)X169mm(宽)

备注:产品更新时间:2019-05-08
同一型号产品可能有多个版本,不同版本的产品会存在差异(包括功能参数、LOGO设计、外观细节、产品资料等),请以实物为准。
